Cr12MoV模具鋼材系列

2016-6-3 21:46:12      點擊：

模具鋼材系列之Cr12MoV

Cr12MoV是一種高耐磨微變形冷作模具鋼，其特點有三：①高淬透性，截面300~400mm以下完全淬透；②在300~400℃時仍可保持良好硬度和耐磨性；③淬火時體積變化非常小。



Cr12MoV通常用來制作斷面較大、形狀復雜、經(jīng)受較大沖擊負荷的各種模具和工具，例如形狀復雜的沖孔凹模、復雜模具上的鑲塊、鋼板深拉伸模、拉絲模、螺紋搓絲模、冷擠壓模、冷剪切刀等。



>> 成分規(guī)范（GB/T 1299-2014，wt%）

C

Si

Mn

P

S

Cr

Mo

V

1.45

1.70

≤

0.40

≤

0.40

≤

0.030

≤

0.030

11.00

12.50

0.40

0.60

0.15

0.30



>> 臨界點

臨界點

Ac1

Ac3

Ar1

溫度℃

810

1200

760



>> 線膨脹系數(shù)

溫度℃

20~100

20~400

20~600

線膨脹系數(shù)

10.9×10-6

11.4×10-6

12.2×10-6



>> 熱處理

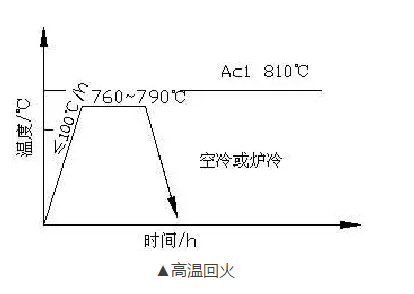

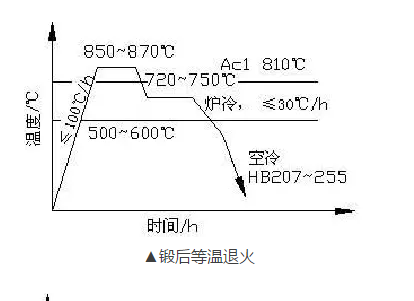

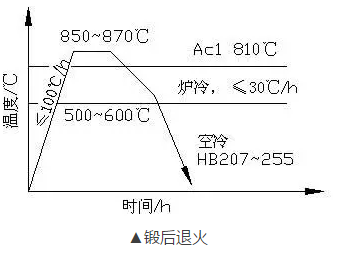

⑴ 預先熱處理



⑵ 淬火

方案

第一

次預

熱℃

第二

次預

熱℃

淬火

溫度℃

冷卻

硬度

HRC

介質(zhì)

介質(zhì)

溫度℃

冷卻

至

隨后

I

550~

600

840~

860

950~

1000

油

20~60

油溫

空冷

58~

62

II

1020~

1040

油

20~60

油溫

62~

63

III

1020~

1040

熔融

硝鹽

400~

550

5~10

min

62~

63

IV

1115~

1130

油

20~60

油溫

42~

50

V

1115~

1130

熔融

硝鹽

400~

450

5~10

min

42~

50



⑶ 回火

方案

淬火

溫度℃

回火

硬度

HRC

用途

加熱溫度℃

介質(zhì)

I

1020

~1040

消除應(yīng)力

150~170

油或

硝鹽

61~63

II

去除應(yīng)力

降低硬度

200~275

—

57~59

III

去除應(yīng)力

降低硬度

400~425

—

55~57

IV

1115

~1130

去除應(yīng)力

及形成二

次硬化

510~520℃

多次回火

—

60~61

V

去除應(yīng)力

及形成二

次硬化

-78℃冷處理

加510~520℃

一次回火

—

60~61

VI

去除應(yīng)力

及形成二

次硬化

-78℃冷處理

加510~520℃

一次回火

再-78℃冷處理

—

61~62



鎮(zhèn)江市元鑫不銹鋼有限公司生產(chǎn)銷售：各種材質(zhì)不銹鋼棒，不銹鋼管，不銹鋼板，不銹鋼絲，不銹鋼扁鋼，不銹鋼槽鋼，模具鋼等，標準規(guī)格齊全常年庫存5000噸，承接不銹鋼精加工業(yè)務(wù)，歡迎新老客戶來電。

聯(lián)系電話：0511-85038877            傳真：0511-85083338

手機：13952847112               聯(lián)系人：朱經(jīng)理
